Пневмоповторитель типа ПАМП-1

 +38(057)766-73-23 Николай

Доступно для предзаказа

Описание

Назначение

Пневмоповторитель типа ПАМП-1 предназначен для создания выходного сигнала равного по давлению входному сигналу.



Технические характеристики

  • Пневмоповторитель состоит из двух секций, крышки, основания, металлических и резинотканевых прокладок, мембраны из полиэтилентерефталатной (лавсановой) пленки 16, мембраны из резинотканевого полотна 15, двух пар «сопло — заслонка».

    Пневмоповторитель типа ПАМП-1 схема принципиальная
    Принципиальная схема пневмоповторителя типа ПАМП-1: 1 — входной канал пневмосопротивления; 2, 10 — каналы камеры Г; 3 — канал сопла 17; 4, 6 — входные каналы камер Б и В; 5 — выходной канал элемента; 7 -канал камеры А; 8 — выходной канал пневмосопротивления 18; 9 — канал для поступления давления питания; 11 — выходной канал сопла 13; 2 — выходной канал пневмосопротивления; 14 — пружина; 15, 16 — мембраны
  • Секции, прокладки и мембраны образуют четыре камеры — А, Б, В и Г. Давление питания по- дается в канал 9 и поступает в камеру А через пневмосопротивление 18, конструктивно входящее в повторитель. Входной сигнал через каналы 4 и 6 подается в камеры Б и В. Выходом элемента является канал. 5. Давление в камере Г отличается от давления в камерах А, Б и В при любом входном давлении на постоянную величину, обусловленную усилием пружины 14. При изменении входного давления меняется зазор между соплами и мембранами, вследствие чего изменяется расход воздуха в атмосферу, а, следовательно, и выходное давление. Каждой величине входного давления соответствует такое положение мембраны, при котором давления в камерах А, Б и В равны.
  • Зона нечувствительности не более 0,2% от рабочего диапазона изменения выходного сигнала.
  • Элемент монтируется на плате.

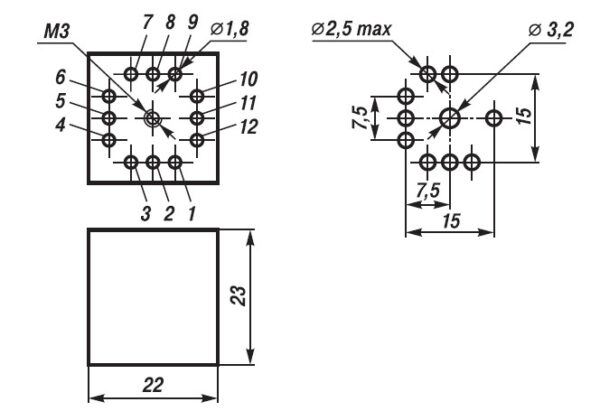

Габаритный чертеж и размеры коммутационных отверстий на плате пневмоповторителя типа ПАМП-1
Пневмоповторитель типа ПАМП-1

Бренд

ТИЗПРИБОР Московский приборостроительный завод

Завод ТИЗПРИБОР специализируется на выпуске пневмоэлектрических систем автоматики для регулирования технологических процессов.

Руководство по эксплуатации

Скачать руководство по эксплуатации руководство по эксплуатации

Пневмоповторитель типа ПАМП-1
