Пневмоповторитель — усилитель мощности типа ПАМП-3

 +38(057)766-73-23 Николай

Доступно для предзаказа

Описание

Назначение

Пневмоповторитель — усилитель мощности типа ПАМП-3 предназначен для создания выходного сигнала, равного по давлению входному сигналу и усиленного по мощности (расходу).



Технические характеристики

  • Пневмоповторитель — усилитель мощности — состоит из четырех секций, крышки, основания, металлических и резинотканевых прокладок, четырех мембран из полиэтилентерефталатной (лавсановой) пленки 2, 3, 5 и 8, двух пар «сопло-заслонка» 10, 7, клапана набора 12 и клапана мощного сброса выходного давления 9. Секции прокладки и мембраны образуют девять камер А—И.
  • Давление питания подается через канал 11 в камеру И и через пневмосопротивление 1, конструктивно входящее в повторитель, в камеру Ж. Выходное давление через канал 4 подается в ка- меры А, Г и Е. Выходом элемента является канал 6.
  • Камера Ж — это емкость, заключенная между пневмосопротивлением 1 и пневмосопротивлением образуемым парой «сопло — заслонка» 10. Величина давления в емкости, определяемая величиной входного давления, управляет набором (из камеры И) выходного давления. Выходная камера соединена с камерами отрицательной обратной связи В и Д и камерой мощного сброса воздуха в атмосферу Б.
  • При увеличении входного давления сброс воздуха в атмосферу через пару «сопло — заслонка» уменьшается, мембрана 3 прогибается в сторону камеры Д, а мембрана 2 в сторону камеры 3, проходное сечение клапана 12 увеличивается и выходное давление возрастает. Пневмоповторитель работает аналогично при уменьшении выходного давления, например вследствие увеличения расхода в выходной линии.
  • При уменьшении входного давления и соответствующем уменьшении давления в камере Ж клапан 12 закрывается и одновременно открывается клапан 9. Происходит мощный сброс воздуха в атмосферу, в результате чего давление на выходе пневмоповторителя уменьшается. В установившемся режиме работы пневмоповторителя клапан 9 закрыт.
  • Зона нечувствительности не более 0,2 % от рабочего диапазона изменения выходного сигнала.
  • Пневмоповторитель монтируется на плате.
Пневмоповторитель — усилитель мощности типа ПАМП-3 схема принципиальная

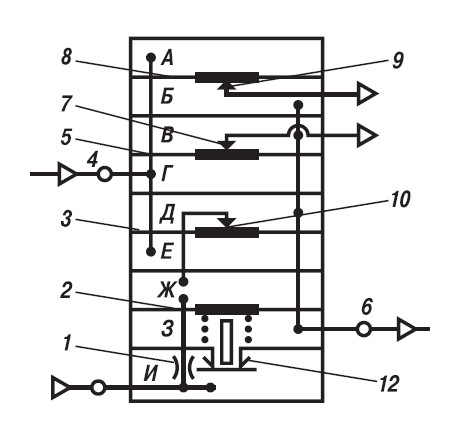

Принципиальная схема пневмоповторителя-усилителя мощности типа ПАМП-3
Пневмоповторитель — усилитель мощности типа ПАМП-3 габариты

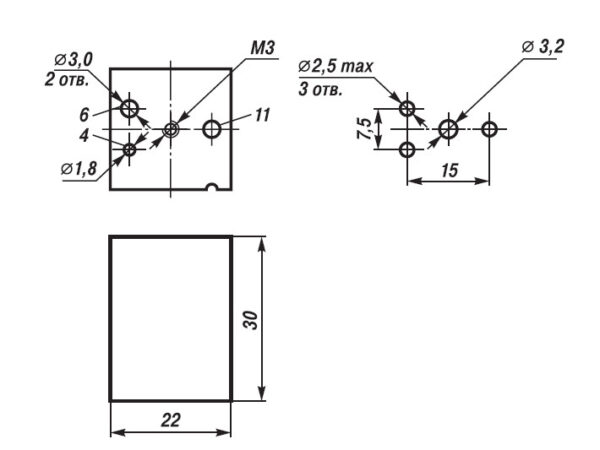

Габаритный чертеж и размеры коммутационных отверстий на плате пневмоповторителя-усилителя мощности типа ПАМП
Пневмоповторитель — усилитель мощности типа ПАМП-3

Бренд

ТИЗПРИБОР Московский приборостроительный завод

Завод ТИЗПРИБОР специализируется на выпуске пневмоэлектрических систем автоматики для регулирования технологических процессов.

Руководство по эксплуатации

Скачать руководство по эксплуатации руководство по эксплуатации

Пневмоповторитель — усилитель мощности типа ПАМП-3

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “Пневмоповторитель — усилитель мощности типа ПАМП-3”
