Пневмосопротивление нерегулируемое типа САМП-4

 +38(057)766-73-23 Николай

Доступно для предзаказа

Описание

Назначение

Пневмосопротивление нерегулируемое типа САМП-4 предназначено для ограничения расхода воздуха. В конструктивном отношении оно аналогично пневмосопротивлению типа П2Д.4.

Технические характеристики

Величина расхода через пневмосопротивление зависит от перепада давления до и после него, а также от диаметра и длины капилляра (см. табл.).

Модификация Размеры капилляра, мм Расход воздуха, приведенный к нормальным условиям, при перепаде давления 1,4 кгс/см^2
диаметр длина л/ч м^2/с
САМП-4-2 0,18 20 22+/-4 (6+/-1,1)+/-10^-6
САМП-4-1 0,3 20 60+/-6 (18+/-1,7)+/-10^-6
САМП-4-3 0,18 7 25+/-3 (7+/-0,8)+/-10^-6
САМП-4-4 0,5 20 225+/-22 (62+/-63)+/-10^-6
САМП-4-5* 0,18 40 19+/-5 (5,2+/-1,4)+/-10^-6
САМП-4-6 0,4 20 136+/-13 (37,7+/-3,6)+/-10^-6

*Пневмосопротивление САМП-4-5 имеет общую длину L=55 мм, приборы остальных модификаций имеют длину 31 мм.

Изменение расхода вследствие изменения темпе­ратуры окружающего воздуха от 20 гр.С на каждые 10 гр.С не более +/-5 % от номинального значения ус­тановленного расхода.

Пневмосопротивление нерегулируемое типа САМП-4

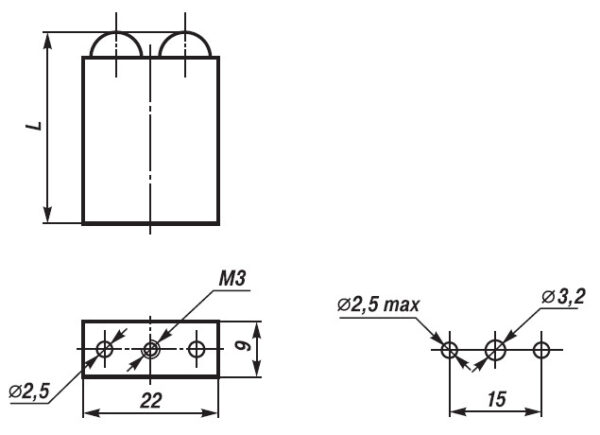

Габаритный чертеж и размеры коммутационных отверстий на плате сопротивления нерегулируемого типа САМП-4
Пневмосопротивление нерегулируемое типа САМП-4

Бренд

ТИЗПРИБОР Московский приборостроительный завод

Завод ТИЗПРИБОР специализируется на выпуске пневмоэлектрических систем автоматики для регулирования технологических процессов.

Руководство по эксплуатации

Скачать руководство по эксплуатации руководство по эксплуатации
