Сумматор на три входа типа СМАМП предназначен для алгебраического суммирования трех пневматических аналоговых сигналов, из которых два суммируются и один вычитается.

Технические характеристики

  • Сумматор содержит четыре сильфона 6, 8, 10, 13, нижняя часть которых жестко связана с основанием 14, а верхняя с коромыслом 7, укрепленным на основании с помощью шарнира 9, заслонки 11, укрепленной на коромысле, и сопла 12.
  • Сумматор работает в комплекте с пневмосопротивлением нерегулируемым САМП-4-1 и реализует функцию РВЫХ= РВХ1–РВХ2+РВХ3.
  • Давление питания через пневмосопротивление по каналу 5 подается в сопло 12. Выходные сиг-налы подаются через каналы 1, 2 и 3 в сильфоны 6, 8 и 13. Выходной сигнал отводится от сопла 12, связанного обратной связью сильфоном 10, и через канал 4 поступает на выход. При подаче входных сигналов в сильфоны на коромысле 7 возникает момент, который вызывает поворот коромысла. При этом меняется зазор между соплом 12 и заслонкой 11, в результате чего изменяется давление на выходе и в сильфоне обратной связи. Процесс происходит до тех пор, пока момент, создаваемый сильфоном обратной связи, не уравновесит сумму моментов, создаваемых входными сильфонами.
  • Элемент монтируется на плате.
Сумматор на три входа типа СМАМП габариты

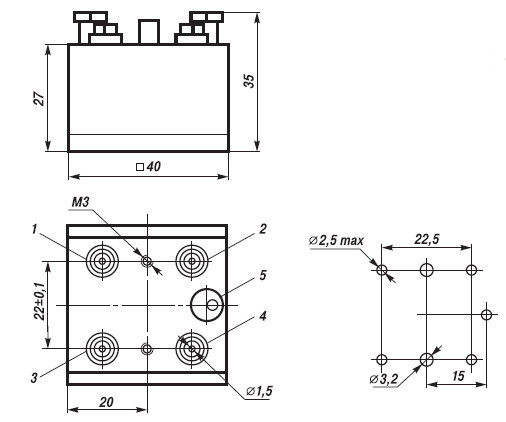

Габаритный чертеж и размеры коммутационных отверстий на плате сумматора на три входа типа СМАМП

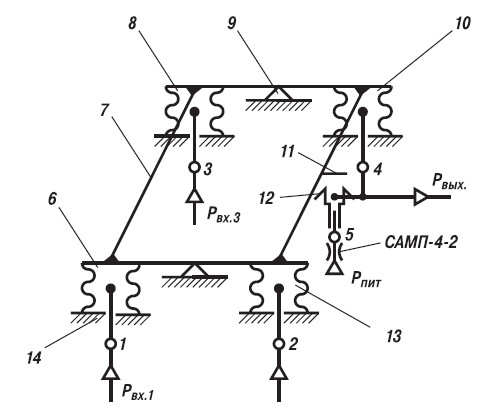

Принципиальная схема сумматора на три входа типа СМАМП
