Логометры (указатели положения привода РПН) АНТРАКС

up41-3Представляем индикаторы короткого замыкания (индикаторы аварийного процесса) ИКЗ ведущего российского производителя АНТРАКС.

Цифровые двухразрядные указатели положения привода РПН (логометры) УП 2УП 23УП 25УП 30УП 31УП 4 и УП 41 – это:

  • индикация положения РПН в приводах различных производителей;
  • передача информации о положении привода в цифровом и аналоговом виде в системы АСУ ТП или ТМ.

Широкий спектр логометров позволяет подобрать прибор к любому приводу, используемому на территории бывших стран СНГ: MZ-2, MZ-4, MR, EM, ED-S, SAV1, ПМ-2М, ПДП-1, ПДП-4, ПДП-5Л, EM-1, ED-S, ED100-S, BUF3, МА-1, МАК-1 и многим другим.

Визуальная индикация по выбору заказчика:

  • оснащение всех указателей (кроме модели стрелочного прибора УП 30) светодиодным индикатором для отображения номера текущей ступени положения привода;
  • отображение до 99 положений привода;
  • возможность изменения яркости свечения индикатора с клавиатуры, расположенной на лицевой панели прибора (модели УП 23УП 25УП 31 и УП 41);
  • выбор цвета индикатора из трех предложенных: (красный, желтый, зеленый).

Специальные функции указателей положения РПН:

  • сигнализация граничных, первой и последней ступеней положения привода (УП 23УП 25УП 31 и УП 41);
  • дополнительные дискретные выходы для подачи сигналов о достижении первой или последней ступени привода, переключении ступени и достижении граничных ступеней привода (УП 23УП 25УП 31 и УП 41);
  • цифровой выход RS-485 (RS-232), использующийся протоколом MODBUS RTU/ASСII, позволяет передавать информацию о положении привода РПН в АСУ ТП или ТМ и настраивать прибор при подключении к компьютеру (во всех указателях положения, кроме УП 30);
  • дополнительный аналоговый выход «Токовая петля» (0-5 мА, 0-20 мА или 4-20 мА) для передачи информации о положении привода РПН в АСУ ТП или ТМ (УП 23УП 25УП 31 и УП 41);
  • возможность компенсации сопротивления соединительных проводов и режим настройки при включенном трансформаторе, находящемся в фиксированном положении на одной ступени (УП 23 и УП 25).

shema-rpn

Виды корпусов:

  • различные модификации корпусов для быстрого монтажа указателей в вырубных отверстиях щита управления;
  • настенный корпус 120х120 мм для установки непосредственно в привод.
Тип корпуса Габаритные размеры, мм Размеры вырубного отверстия, мм
высота ширина глубина

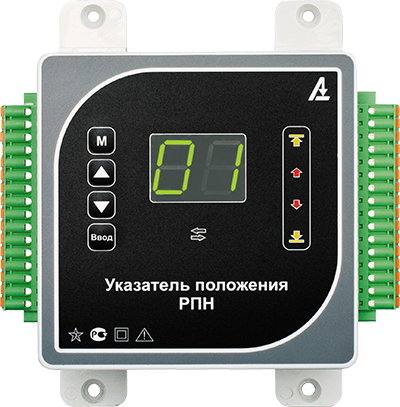

А, настенный 120 120 64

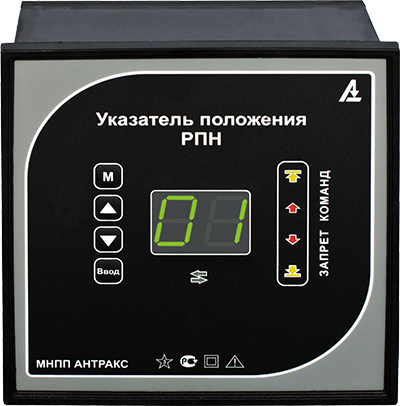

Б, щитовой 144 144 90 138х138

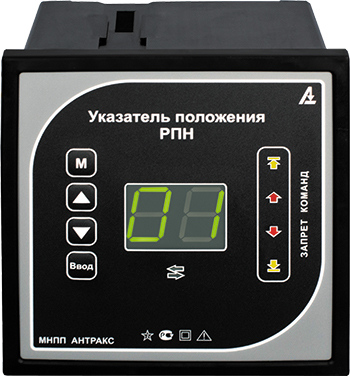

В, щитовой 120 120 123 110х110
Г, щитовой с промежуточной рамкой 96 96 91 110х110

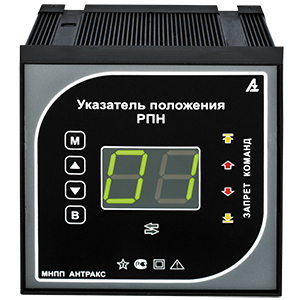

Г, щитовой 96 96 91 91х91

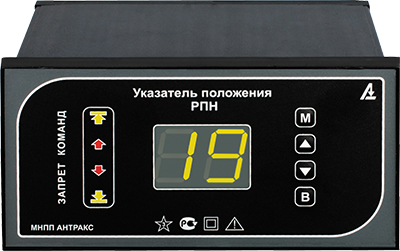

Д, щитовой 72 144 114 67х138

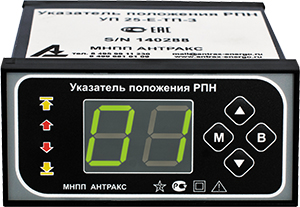

Е, щитовой 48 96 96 44х91

Модификации корпусов:

Мы являемся официальным дилером ООО МНПП «АНТРАКС» на территории Украины. С сертификатом дилера Вы можете ознакомиться на странице Сертификатов.
