Указатель положения привода УП-41

antrrax-logo

Логометр УП 41 – указатель с датчиком, имеющим аналоговый выход «Токовая петля», и возможностью настройки с клавиатуры на лицевой панели прибора.

Доступно для предзаказа

Описание

Технические характеристики

Подключаемые типы датчиков

  • с токовым выходом

Возможные цифровые выходы

  • RS-232
  • RS-485

Дополнительные выходы

  • аналоговый ТП;
  • дискретные РВ;
  • дискретные БЛ

Тип корпуса

А, Б, В, Г, Д, Е

Напряжение питания:

для указателей в корпусе А

~220 В ± 20%

для указателей в корпусах Б, В, Г, Д, Е

90 – 370 В

входное напряжение переменного тока

85 – 264 В

входное напряжение постоянного тока

120 – 370 В

Потребляемая мощность, не более

5 Вт

Яркость свечения индикатора

10000 мкд

Максимальный ток на клеммах реле управления

120 мA

Максимальное допустимое напряжение на клеммах реле управления

400 В

Воздействие климатических факторов внешней среды:

ГОСТ 52931-2008

ГОСТ 15150-69

группа С4

УХЛ, категория размещения 4.1

Воздействие механических факторов внешней среды:

ГОСТ 17516.1

М7

Степень защиты указателя:

ГОСТ 14254

IP 20

Температурный диапазон

от -40 до +50 °С

Гарантийный срок

5 лет

Срок службы

15 лет

Дополнительные возможности логометра УП41:

  • клавиатура для настройки и калибровки прибора;
  • изменение яркости свечения индикатора;
  • автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
  • индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов.

Логометр УП 41 предназначен для приводов:

  • MR, EM и ED-S;
  • MZ-2, MZ-4 с заменой штатного резистивного датчика на цифровой датчик положения привода ДП-4 производства компании «АНТРАКС», который оснащен аналоговым выходом «Токовая петля»;
  • ПДП-4 и т.п., рассчитанные на сельсин-датчик, с заменой сельсин-датчика датчиком положения привода ДП-3 производства компании «АНТРАКС» с аналоговым выходом «Токовая петля»;
  • любых других приводов с резистивными датчиками, имеющими аналоговый выход «Токовая петля» (0–5 мА, 4–20 мА, 0–20 мА).

Вся линейка УП 4х оснащена цифровыми выходами RS-485/ RS-232 (корпус Е только RS-485):

  • для передачи информации о ступени привода в АСУ ТП или ТМ;
  • для подключения к ПК и настройки прибора с помощью специального программного обеспечения.

Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:

  • для передачи информации о ступени привода в АСУ ТП или ТМ.

Дискретные выходы, на клеммы которых подаются сигналы управления реле:

«Блокировка: прибавить»

Указывают на достижение граничных ступеней привода

«Блокировка: убавить»

«Первая ступень»

Указывают на достижение первой/последней ступени

«Последняя ступень»

«Переключение: прибавить»

Указывают на переключение ступени привода РПН

«Переключение: убавить»

Настройка УП 41 может осуществляться с использованием:

  • клавиатуры, расположенной на лицевой панели прибора;
  • ПК и специального программного обеспечения.

УП 41 выпускается в корпусах всех типоразмеров.

Специальные функции указателей положения РПН:

  • сигнализация граничных, первой и последней ступеней положения привода (УП 23, УП 25, УП 31 и УП 41);
  • дополнительные дискретные выходы для подачи сигналов о достижении первой или последней ступени привода, переключении ступени и достижении граничных ступеней привода (УП23, УП25, УП31 и УП41);
  • цифровой выход RS-485 (RS-232), использующийся протоколом MODBUS RTU/ASСII, позволяет передавать информацию о положении привода РПН в АСУ ТП или ТМ и настраивать прибор при подключении к компьютеру (во всех указателях положения, кроме УП 30);
  • дополнительный аналоговый выход «Токовая петля» (0-5 мА, 0-20 мА или 4-20 мА) для передачи информации о положении привода РПН в АСУ ТП или ТМ (УП-23, УП-25, УП-31 и УП-41);
  • возможность компенсации сопротивления соединительных проводов и режим настройки при включенном трансформаторе, находящемся в фиксированном положении на одной ступени (УП 23 и УП 25).

Визуальная индикация по выбору заказчика:

  • оснащение всех указателей (кроме модели стрелочного прибора УП 30) светодиодным индикатором для отображения номера текущей ступени положения привода;
  • отображение до 99 положений привода;
  • изменение яркости свечения индикатора (модели УП-23, УП-25, УП-31 и УП-41);
  • выбор цвета индикатора: красный, желтый, зеленый.

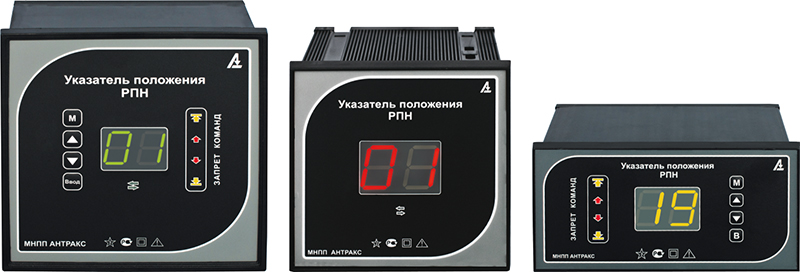

rpn-color
Цвет индикаторов
Указатель положения привода УП-41

Бренд

Антракс

Компания АНТРАКС занимаемся разработкой и производством интеллектуальных систем для энергетики на основе передовых электронных компонентов с применением современных алгоритмических решений. Основными направлениями предприятия является производство указателей положения типа РПН (логометров) типа УП и индикаторов короткого замыкания ИКЗ. Мы являемся официальным дилером ООО МНПП «АНТРАКС» на территории Украны. C cетификатом дилера вы можете ознакомиться в разделе "Сертификаты".
